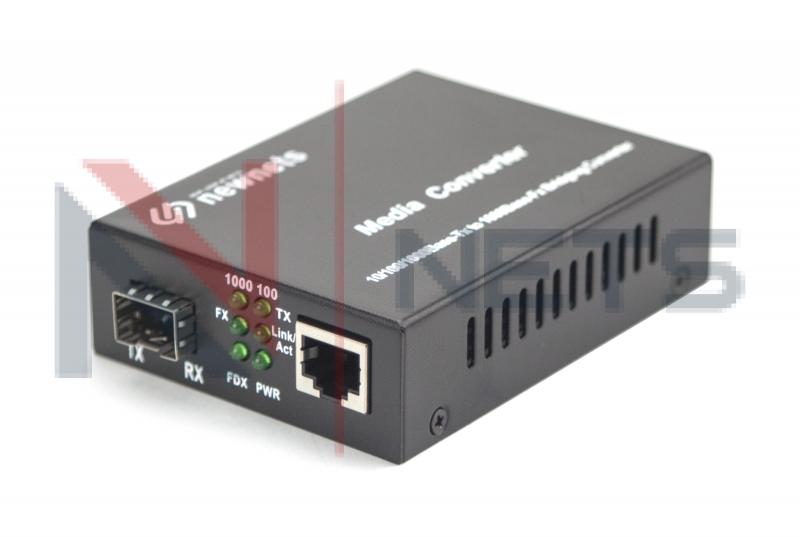

1G оптический Медиаконвертер
Серия 1G (1000М) оптических медиаконвертеров сконструирована для того чтобы отвечать различным потребностям при построении распределенной сети передачи данных. Предназначены для расширения сети передачи данных построенной на медном кабеле с использованием оптического волокна, что позволяет передавать информацию на расстояние до 120km.
Соответствует стандартам IEEE802.3U, 1000Base-TX, 1000Base-FX.
Простые процедуры установки и обслуживания позволяют контролировать работу устройства через комплект диагностических светодиодов LED расположенных в фронте-панели.
·
● Установите SFP трансивер
● Прикрепите патчкорд от конвертера к волоконно-оптической сети соблюдая соответствие: TX – порт передачи и RX – порт приема.
● Подключите кабель UTP из сети 1000BASE-T к портам RJ-45 на медиаконвертере.
● Подключите адаптер питания к медиаконвертеру и убедитесь, что загорается индикатор питания. Светодиоды LINK/ACT загорятся, когда все кабельные соединения будут активны.
LED индикатор | Статус | Описание |
FX Link/Act | ON | Power is on |
OFF | Power is fail | |
TX Link/Act | On | Link is ok |
OFF | Link is fail | |
FDX/COL | On | Fiber link is ok |
Off | Передача данных | |
Blink | Fiber link is fail | |
1000M (UTP port speed ) | ON | 1000M speed |
OFF | 100M speed | |
RX | ON | Есть сигнал на портуFiber |
Blink | Передача данных | |
OFF | Link is fail | |
DUP | ON | Full Duplex |
OFF | Half Duplex |
Параметр | Описание |
Скорость передачи данных | 1000Mbps |
Стандарты | IEEE802.3& IEE802.3u |
Перекрываемое расстояние | Multi-mode 2Km |
Single-mode 20/40/60/80/120Km | |
Cat-5e длина до 100m | |
Порты | RJ-45 Port: STP/UTP кабель Cat 5 4 пары |
Оптический порт: LC | |
Средства преодразования | Media conversion, store-and-forward |
Коэфф ошибок | <10-9 |
LED индикаторы | POWER(power supply) FX Link/ACT (fiber link/action) TX Link/ACT(RJ45 link/action) FX1000M (fiber rate 1000M) |
Адаптер питания | DC5V 1A |
Потребляемая мощность | 3.5W |
Рабочая температура | 0°C- 70°C |
Влажность | 5%-90% |
Габариты | 26mm (H) x 70mm (W) x 95mm (D) Внешний адаптер питания |
