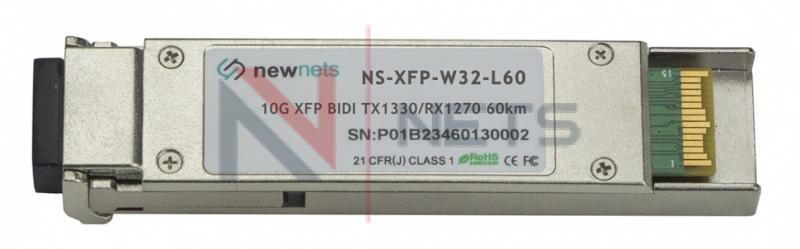

Оптический трансивер NS-XFP-W32L60D, 10G Tx/Rx:1330/1270nm 60km, LC, DDM

NewNets
Артикул: NS-XFP-W32L60D
19 744 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Описание модуля XFP 10G

Оптические трансиверы XFP (10 Gigabit Small Form Factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну выступающему в роли сетевого кабеля для преобразования электрических сигналов в оптические для последующей передачи по волоконно-оптической линии и последующего оптоэлектронного преобразования на приеме. Работают на скорости 10 гигабит в секунду.
Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на волнах TX/Rx 1270/1330nm и обладает максимальной дальностью передачи данных 80км.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.
XFP включает в себя цифровую диагностику, аналогичную SFF-8472, но более расширенную, чтобы дать надёжный инструмент для управления. По размерам XFP немного больше, чем SFP и SFP+.

Особенности

  • Поддержка скорости передачи данных от 9,95 Гбит / с до 10,3 Гбит / с
  • Отсек XFP с возможностью «горячей» замены
  •  Максимальная длина линии связи 60 км с SMF
  •  1270nm DFB лазерный передатчик и приемник APD 1330 нм
  •  Пакет XFP MSA с разъемом LC
  •  Поддержка LoopBack.
  •  + 3,3 В, + 1,8 В
  •  Рассеяние мощности <2W
  •  Совместим с RoHS
  •  Встроенные функции цифровой диагностики
  • Рабочие температуры от -5 ° C до 70 ° C

Применение

  •  10GBASE-ER10GEthernet со скоростью 10,3125 Гбит / с
  •  10GBASE-EW10GEthernet со скоростью 9,953 Гбит / с
  • 1200-СМ-LL-LКанал 1-0GFiber на10.51875Gbps
  •  10GBASE-ER10GEthernet с FEC

Электрические характеристики

Parameter

Symbol

Min

Typ

Max

Unit

Operating Case Temperature Range

Tc

0

-

+70

С

Power Supply Voltage @ 3.3V

Vcc3

3,13

3,3

3,47

V

Power Supply Voltage @ 1.8V

-

1,62

1,8

1,98

-

Module total power

P

-

-

2

W

Transmitter

Input differential impedance

Rin

-

100

-

Differential data input swing

Vin,pp

120

-

820

mV

Transmit Disable Voltage

VD

2,0

-

Vcc

V

Transmit Enable Voltage

VEN

0

-

0.8

V

Transmit Disable Assert Time

-

-

-

-

us

Receiver

Differential data output swing

Vout,pp

340

-

850

mV

Data output rise time

tr

-

-

38

ps

Data output fall time

tf

-

-

38

ps

LOS Fault

VLOS fault

Vcc – 0.5

-

VccHOST

V

LOS Normal

VLOS norm

GND

-

GND+0.5

V





Оптические характеристики



Parameter

Symbol

Min

Typ

Max

Unit

Transmitter

Optical output Power

P

2

-

7

dBm

Optical Wavelength

λ

1260

1270

1280

nm

1320

1330

1340

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Optical Extinction Ratio

ER

3.5

-

-

dB

Average Launch power of OFF transmitter

POFF

-30

-

-

dBm

Receiver

Receiver Sensitivity

RSENS

-

-

-20

dBm

Receiver Sensitivity in OMA

RSENS

-

-

-18

dBm

Maximum Input Power

PMAX

-

-

-7

dBm

Optical Center Wavelength

λC

1320

-

1340

nm

1260

-

1280

LOS De-Assert

LOSD

-

-

-25

dBm

LOS Assert

LOSA

-28

-

-

dBm

LOS Hysteresis

-

1

-

5

dB


Поддержка горячей замены
Да
Рабочая температура
a:2:{s:4:"TEXT";s:13:"-5 ... +70 °C";s:4:"TYPE";s:4:"HTML";}
Тип кабеля
SM
Производитель
NewNets
