Кабель для подключения TAU-36, TAU-72

Какой кабель необходимо использовать для подключения абонентской емкости для VoIP шлюзов TAU-72 и TAU-36.

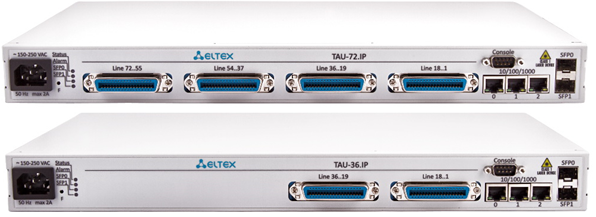

Рисунок 1 –Внешний вид VoIP шлюза TAU-72 и TAU-36

Для подключения абонентской емкости к VoIP шлюзам стоечного исполнения ТАУ-72 и ТАУ-36 установлены разъемы CENTRONICS-36/FEMALE (рис2)

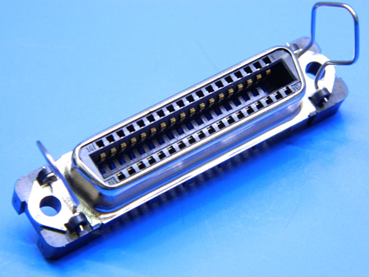

Рисунок 2 - Внешний вид разъема CENTRONICS-36/FEMALE

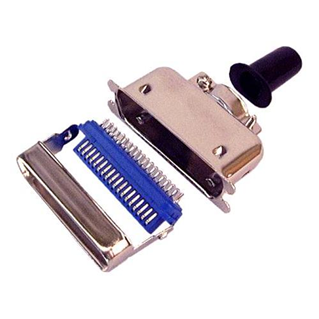

    В комплекте с оборудованием идут разъемы CENTRONICS-36/MALE для самостоятельной распайки 18-ти парного кабеля (Рис3)

Рисунок 3 – Разъем CENTRONICS-36/MALE из комплекта ТАУ-36

Рассмотрим схему назначения контактов разъема CENTRONICS-36/MALE для подключения к TAU-72 / TAU-36 (рисунок 4) 18-парного кабеля.

Рисунок 4 – Схема распределения контактов разъема CENTRONICS-36

Примечание: контакты Ring[X]+ и Tip[X]+ предназначены для подключения телефонного аппарата.

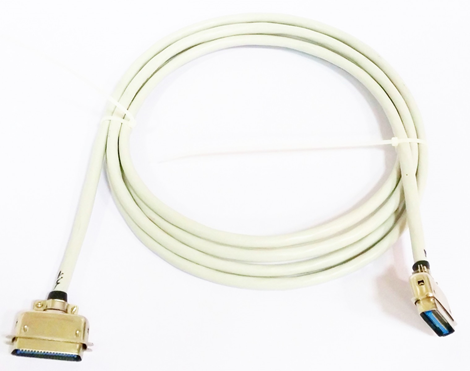

Для экономии времени и удобства монтажа, рекомендуем Вам заказать готовые кабели, которые поставляются с смонтированными разъемами CENTRONICS на 2х концах (рис 5)

Рисунок 5 – Готовый для монтажа кабель CENTRONICS

Так как готовый кабель имеет установленные с двух концов разъемы, то при заказе нужно учитывать следующие моменты:

для TAU-36 нужно заказать 1 кабель

для TAU-72 нужно заказать 2 кабеля

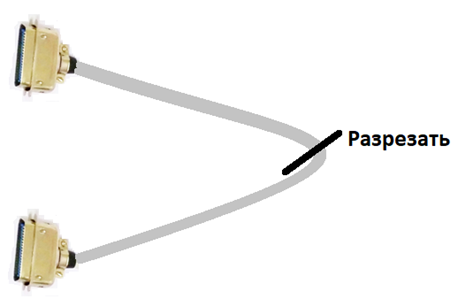

длина кабеля должна быть не менее чем в 2 раза больше длины трассы от ТАУ до кросса, так как он делится на 2 части (Рис 6)

Рисунок 6 – Разделение кабеля на 2 части для расшивки на кросс.

Длина кабеля определяется при заказе из допустимых значений, см таблицу 1

Таблица 1 — Доступная для заказа длина кабеля

Монтажный кабель может быть изготовлен на основе UTP кабеля 2х производителей NENSHI NSPC-7019-18 или HANDIAN UTP 18PR, которые отличаются цветовой схемой.

Соответствие цветов проводов в кабеле и контактов разъема CENTRONICS-36/MALE представлено в таблице 2 и 3.

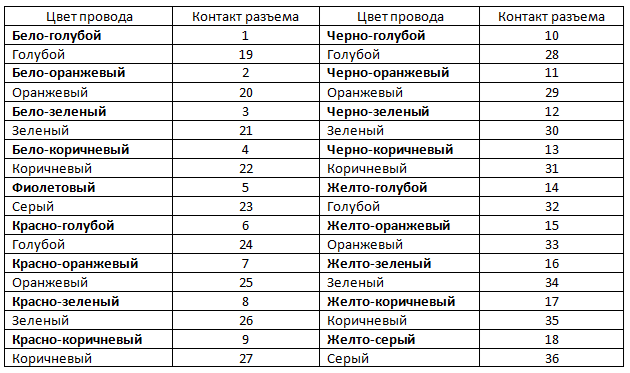

Таблица 2 — Кабель NENSHI NSPC-7019-18

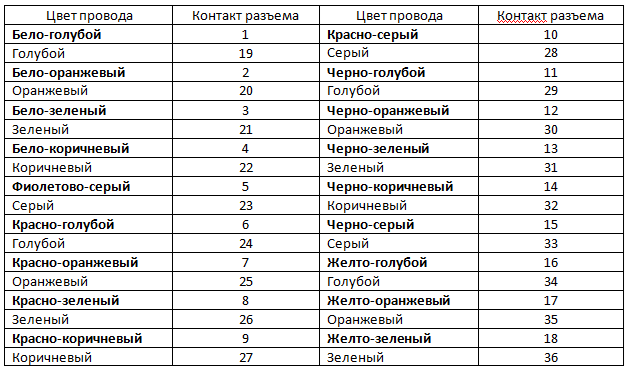

Таблица 3 — Кабель HANDIAN UTP 18PR

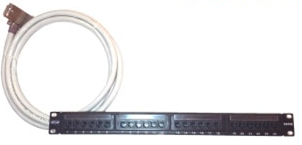

Возможно изготовление на заказ кабеля расшитого на патч-панель RJ-45 (рисунок 7).

Рисунок 7 – Кабель расшитый на патч-панель
