Пример настройки MA5608T INTERNET IPTV

Настройка OLT HuaweiMA5608Tдля предоставления доступа в сеть Интернет, с возможностью просмотра IPTV на любом порту ONT любого типа .

Краткое описание оборудования

SmartAX MA5608T — устройства интегрированного оптического доступа гигабитной пассивной оптической сети (GPON). Предназначен для построения сетей разных типов: FTTC (волокно до микрорайона), FTTB (волокно до здания), FTTO (волокно до офиса) и FTTH (волокно до дома) Оптический линейный терминал (Optical Line Terminal - OLT) объединяют в себе возможности сверхскоростной агрегации, коммутации и маршрутизации трафика на скорости интерфейса, поддерживает пропускную способность десятки гигабит в секунду.

Компактный вид исполнения линейного терминала MA5608T:

2U 19” и глубиной 12”, с 2-мя слотами для установки сервисных плат, в сочетании с возможностью полного обслуживания с фронтальной стороны, делают его идеальным решением для развертываний в местах с ограниченным пространством, наружных шкафов или подвалов здания. Mini OLT имеет варианты питания переменного и постоянного тока, расширенный диапазон температур, это обеспечивает легкую установку и обслуживание линейного терминала.

OLT терминал включает в себя:

• 2 слота для универсальных линейных карт (service cards)
• 2 слота для карт управления и коммутации (switch and control cards)
• 1 слот для модуля питания AC/DC (power input)
• 1 слот для платы охлаждения (FAN)

Рисунок 1 Нумерация слотов

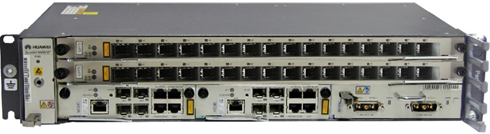

Рисунок 2 Внешний вид шасси MA5608t с установленными платами

Пример конфигурации сети

Рассмотрим вариант настройки OLTна примере следующей задачи:

Трафик от каждой ONT идет в уникальном VLAN ID (от 2000 до 4048)

IGMP ver2 и multicast трафик идет в VLAN 2199

Установлена 1 плата управления MCUD1 в слот 2

Uplink порт – интерфейс GE0 на плате управления

Установлена 1 сервисная карта GPFD в слот 1

Добавляем ONT на дерево, включенное в порт 0 сервисной карты

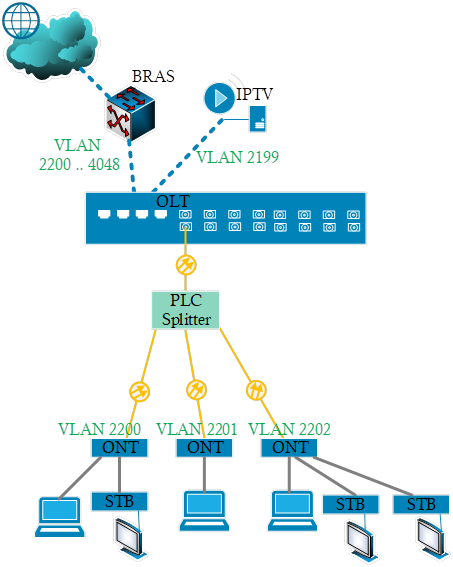

Рисунок 3 Схема организации связи «Модель предоставления услуги VLAN per USER»

Порядок настройки

Подключаемся к OLT при помощи консольного кабеля 9600 8-n-1.

Логин по умолчанию root, пароль admin или admin123

Для перехода в привилегированный режим используем команду:

enable

Для перехода в режим конфигурации используем команду:

conf

Если для управления Вы используете выделенный порт ETH, то на нем настраивается IP адрес для доступа:

interface meth0

ip address 192.168.1.78 255.255.255.0

Для добавления нового привилегированного пользователя с именем tester, и правами root:

MA5608T#terminal user name

User Name(length<6,15>):tester

User Password(length<6,15>):password123

Confirm Password(length<6,15>): password123

User profile name(<=15 chars)[root]:<Enter>

User's Level:

1. Common User 2. Operator 3. Administrator:3

Permitted Reenter Number(0--4):4

User's Appended Info(<=30 chars): <Enter>

Adding user successfully

Repeat this operation? (y/n)[n]:n

При первом включении нужно добавить в конфигурацию, установленные в шасси модули.

board confirm 0

Посмотреть общее состояние всех плат:

display board 0

Добавить VLAN всех сервисов в систему и указать на каких uplink портах (в нашем примере это порт будет: 0/2 0) пропускать их:

vlan 2199 smart

vlan 2200 to 4048 smart

vlan desc 2199 description "IPTV"

port vlan 2199 to 4048 0/2 0

Для удобства работы с конфигурацией при настройке общих параметров для группы ONT создаются профили конфигурации следующих видов:

• ONU service Profile  Предназначен для определения параметров ONT (количество и тип портов, привязка VLAN к портам ONT)

• DBA Profile (Dynamic Bandwidth Allocation). Описывает алгоритмы динамического распределения полосы пропускания (DBA). Позволяет задать ограничение скорости для исходящего от пользователя трафика.

• ONT Line Profile Позволяет привязать TCONT контейнеры к GEM портам и задать сопоставление VLAN и GEM портов.

ONT RG с 4мя портами и роутером для предоставления доступа в Интернет и просмотра IPTV

Частично ONT настраивается через WEB интерфейс (см приложение ниже)

Добавить таблицу определения IPTV трафика и установки для него COS=4

traffic table ip index 7 name "IPTV" cir off color-mode color-blind priority 4 priority-policy local-setting

Создадим сервисный профиль "ONT_4LAN" для 4х портовых ONT, и опишем в нем LAN порты, при этом VLAN 10, указанный в профиле будет одинаковым для всех ONT, это упростит настройку терминалов через WEB интерфейс

ont-srvprofile gpon profile-id 4 profile-name "ONT_4LAN"

ont-port eth adaptive

multicast-forward untag

port vlan eth 1 translation 10 0 user-vlan 10 0

commit

quit

Создадим DBA профиль "UPLINK100M". В нем укажем, что гарантированная полоса 1Мбит/с, максимальная 100Мбит/с

dba-profile add profile-id 10 profile-name "UPLINK100M" type4 assure 1024 max 102400

Создадим линейный профиль "ONT_4LAN". В нем укажем, что на ONT будет обрабатываться трафик 2х VLAN: в 10 – трафик Интернет, в 2199 – трафик IPTV. Для этого создается 2 GEM порта и привязывается к ним правила маппинга соответствующих VLAN

ont-lineprofile gpon profile-id 4 profile-name "ONT_4LAN"

tcont 4 dba-profile-id 10

gem add 1 eth tcont 1

gem add 2 eth tcont 1

gem mapping 1 0 vlan 2199

gem mapping 2 0 vlan 10

commit

quit

Переходим в подменю настройки GPON платы установленной в 1м слоту шасси:

int gpon 0/1

Для того чтобы OLT обнаруживала вновь подключенные ONT нужно включить автообружение на всех портах:

port 0 ont-auto-find enable

port 1 ont-auto-find enable

….

port 16 ont-auto-find enable

Для просмотра всех подключенных но не настроенных ONT:

display ont autofind all (команда из корневого меню)

display ont autofind 0 (для просмотра ONT с 0го PON дерева, команда из меню gpon интерфейса)

Добавить новую ONTс ONT ID 0 на 0й PON порт:

ont add 0 0 sn-auth "48575443C7F8930E" omci ont-lineprofile-id 4 ont-srvprofile-id 4 desc "ONT_0"

Перейти в корневое меню:

quit

Добавить 2 новых сервисных порта с индексами 1 и 2 для определения передаваемых VLAN ID через ONT 0, для услуги IPTV и Интернет, соответственно:

service-port 1 vlan 2199 gpon 0/1/0 ont 0 gemport 1 multi-service user-vlan 2199 tag-transform translate inbound traffic-table index 7 outbound traffic-table index 7

service-port 2 vlan 2200 gpon 0/1/0 ont 0 gemport 2 multi-service user-vlan 10 tag-transform translate

Для корректной обработки IGMPзапросов, необходимо включить перехват IGMP пакетов в соответствующих сервисных портах (в данном примере IGMP пакеты в upstream будут идти в сервисном порту услуги Интернет, оттуда их и нужно перехватывать):

btv

igmp user add service-port 2 no-auth

Добавить multicastVLANи установить режим работы snooping по протоколу версии 2, в этом VLAN нужно будет перечислить все сервисные порты, по которым нужно будет выполнять перехват upstream IGMP пакетов (в нашем примере это сервисный порт 2), также необходимо указать UPLINK порт с которого приходит трафик:

multicast-vlan 2199

igmp version v2

igmp match mode disable

igmp multicast-vlan member service-port 2

igmp mode snooping

igmp uplink-port 0/2/0

quit

ONT-Bridge HG8310M с одним LANпортом для предоставления доступа в Интернет и просмотра IPTV

Создадим сервисный профиль "ONT_1Port" для 1но портовых ONT, и опишем в нем LAN порт, при этом VLAN 10, указанный в профиле будет одинаковым для всех ONT.

ont-srvprofile gpon profile-id 1 profile-name "ONT_1Port"

ont-port eth adaptive

port vlan eth 1 translation 10 user-vlan 10

commit

quit

Создадим линейный профиль "ONT_1Port". В нем укажем, что на ONT будет обрабатываться трафик VLAN 10 – трафик Интернет. Для этого создается GEM порт и привязывается к нему правила маппинга соответствующего VLAN

ont-lineprofile gpon profile-id 1 profile-name "ONT_1Port"

tcont 4 dba-profile-id 10

gem add 11 eth tcont 4

gem mapping 11 1 vlan 10

commit

quit

Переходим в подменю настройки GPONплаты установленной в 1м слоту шасси

int gpon 0/1

Добавим ONTс ID 1 для данного устройства, назначим соответствующие профили:

ont add 0 1 sn-auth "4857544308DE1D9A" omci ont-lineprofile-id 1 ont-srvprofile-id 1 desc "ONT_1"

Укажем nativevlan = 10, который будет назначаться на весь входящий к ONT трафик:

ont port native-vlan 0 1 eth 1 vlan 10 priority 0

quit

Добавим следующий по порядку свободный сервисный порт ( в нашем примере будет номер 3), назначим правило преобразования в VLAN пользователя (вторая ONT на дереве будет передавать трафик пользователя в VLAN 2201)

service-port 3 vlan 2201 gpon 0/1/0 ont 1 gemport 11 multi-service user-vlan 10 tag-transform translate

Добавим перехват IGMP пакетовот пользователя, идущих в этом сервисном порту:

btv

igmp user add service-port 3 no-auth

multicast-vlan 2199

igmp multicast-vlan member service-port 3

quit

Полезные для работы, команды диагностики

Для сброса конфигурации OLT в дефолт (конфигурация IP адреса выделенного outbound MNG интерфейса при этом сохранится):

erase flash data active

Смотреть список multicast подписокна ONT (для примера ONT 0, включенной на 0м дереве платы)

display multicast forwarding-table 0/1/0 ont 0

Вывести таблицу МАС адресов устройства:

display mac-address all

Приложение1 Настройка ONTHG8240Rчерез WEB интерфейс

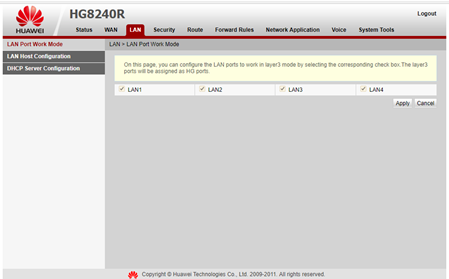

Добавить все LAN порты ONT в режим Router

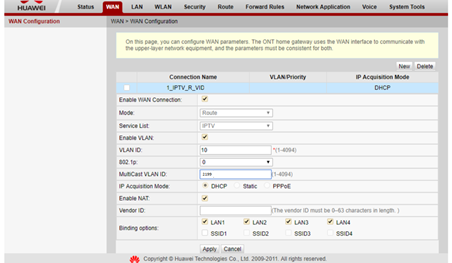

Создать WAN интерфейс с в VLAN 10 (именно этот VLAN указан в профиле), выбрать режим работы DHCP/PPPoE или со статическим адресом.

Указать используемый на сети multicast VLAN и добавить все LAN порты. Включить NAT если выбран режим роутера:

Включить IGMP Snooping на ONT:

Добавление последующих 4х портовых ОНТ:

Перейти в интерфейс GPON порт, на котором подключена ONT:

int gpon 0/AA

Добавить ONT по серийному номеру с привязкой к первому свободному ONT ID, назначить профили

ont add 0ХХ sn-auth "48575443C7F8930E" omci ont-lineprofile-id 4 ont-srvprofile-id 4 desc "ONT_ХХ "

quit

Создать сервисные порты для передачи трафика Интернет и IPTV

service-port YY25 vlan 2199 gpon 0/1/0 ont ХХ gemport 1 multi-service user-vlan 2199 tag-transform translate inbound traffic-table index 7 outbound traffic-table index 7

service-port YY26 vlan ZZZZ gpon 0/1/0ont ХХ gemport 2 multi-service user-vlan 10 tag-transform translate

Настроить перехват IGMP

btv

igmp user add service-port YY26 no-auth

multicast-vlan 2199

igmp multicast-vlan member service-port YY26

AA – номер слота с платой

0 и 0/1/0 - номер дерева где ОНТ подключена

ХХ - первый свободный ОНТ ID

YY25YY26 - первый свободный номер сервисного порта

ZZZZ - уникальный vlan пользователя

Добавление последующих 1но портовых ONT:

Перейти в интерфейс GPON порт, на котором подключена ONT:

int gpon AA

Добавить ONT по серийному номеру с привязкой к первому свободному ONT ID:

ont add 0ХХ sn-auth "4857544308DE1D9A" omci ont-lineprofile-id 1 ont-srvprofile-id 1 desc "ONT_1"

Назначить nativevlanдля всего входящего трафика к ONT

ont port native-vlan 0ХХ eth 1 vlan 10 priority 0

quit

Создать сервисные порты для передачи трафика

service-port YY vlan ZZZZ gpon 0/1/0 ont ХХ gemport 11 multi-service user-vlan 10 tag-transform translate

Настроить перехват IGMP

btv

igmp user add service-port YY no-auth

multicast-vlan 2199

igmp multicast-vlan member service-port YY

quit

AA – номер слота с платой

0 и 0/1/0 - номер дерева где ONT подключена

ХХ - первый свободный ONT ID

YY - первый свободный номер сервисного порта

ZZZZ - уникальный VLAN пользователя
