Шасси цифрового шлюза Eltex SMG-1016M
Количество трактов Е1, поддерживаемых SMG, может достигать 16, количество разговорных (медиа) каналов со стороны Е1 – до 495, со стороны VoIP – 768 (при использовании кодека G.711 с пакетизацией 20 мс и выше).
Субмодульная конструкция шлюза позволяет гибко изменять емкость, а минимальное количество типов модулей упрощает расширение и модернизацию системы.
SMG является оптимальным надежным решением для задач обновления, построения и миграции телекоммуникационной инфраструктуры из ТСОП в NGN.

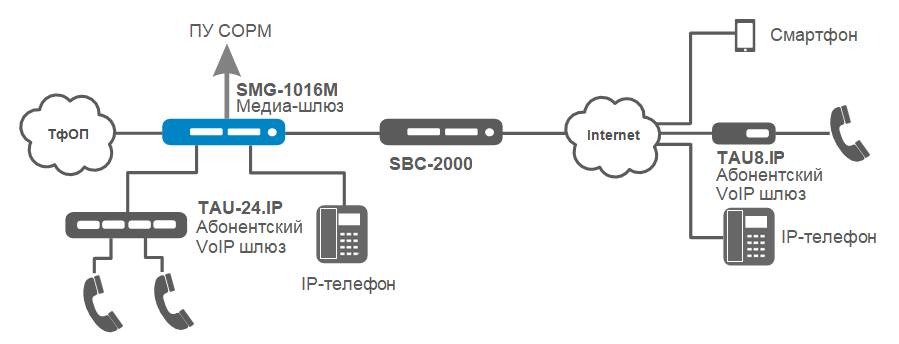

Шлюз позволяет организовать один поток E1 на пульт СОРМ. Поток Е1, работающий по протоколу СОРМ, содержит 28 разговорных каналов для прослушивания контролируемых абонентов. При совмещенном контроле в разговорный канал потока СОРМ замешивается звуковой трафик от абонентов А и Б. Смешивание звуковых потоков происходит при помощи трехсторонней конференции на VoIP-субмодуле. Один субмодуль VoIP поддерживает 27 трехсторонних конференций. Таким образом, для обеспечения возможности перехвата одновременно по всем каналам потока Е1 необходимо, чтобы на шлюзе было установлено как минимум 2 субмодуля VoIP.

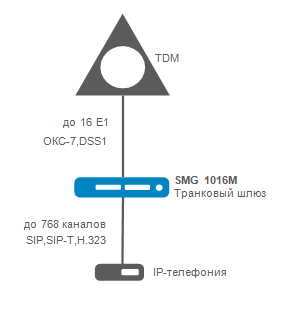

Платформа SMG-1016M может использоваться в качестве транкового шлюза для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей, IP-АТС с поддержкой функций ДВО и СОРМ, а также выступать универсальным решением для построения инфокоммуникационных сетей связи нового поколения. Широкая функциональность, строгое соответствие стандартам и высокая надёжность операторского класса позволяют решать на базе SMG-1016M большинство возникающих у операторов и сервис-провайдеров задач.
Ключевые преимущества
- Функционал IP-АТС с поддержкой ДВО и СОРМ
- Равномерное распределение нагрузки
- Высокое качество обработки голоса
- Надёжность операторского класса
- Масштабируемая платформа 1U
- До 768 VoIP-каналов
- До 16 потоков Е1
Масштабирование
SMG-1016M обеспечивает возможность равномерного распределения инвестиций на масштабирование в течении всего периода реализации проекта. Шлюз поддерживает от 4 до 16 потоков Е1 (ОКС7, PRI) и от 128 до 768 каналов VoIP.
Надёжность операторского класса
Современный чип, равномерное распределение нагрузки между субмодулями, резервирование источников питания, а также использование современных технологий на базе параллельных вычислений обеспечивают высокий уровень отказоустойчивости транкового шлюза SMG-1016M с автоматическим переключением на резервный модуль в случае отказа любого субмодуля системы, а также модуля питания.
Функциональная совместимость
Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость SMG-1016M с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами и др.
Транскодирование медиапотоков
Аппаратный транскодинг на базе медиакодеков позволяет согласовывать медиапотоки с различными VoIP-кодеками, которые используются в современных сетях связи.
IP-АТС c поддержкой ДВО и СОРМ
Дополнительные опции для шлюза SMG-1016M позволяют использовать его в качестве полнофункциональной IP-АТС с возможностями регистрации до 2000 SIP-абонентов, предоставления широкого набора ДВО для 1000 SIP-абонентов, а также полным соответствием требованиям нормативных документов по СОРМ. Программный модуль IP-АТС ECSS-10 разработан на базе функционального языка программирования Erlang, предназначенного для создания надежных высоконагруженных систем операторского уровня. Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-1016M в качестве АТС любого уровня с последующей приёмкой в эксплуатацию органами Россвязьнадзора и ФСБ.
Интеллектуальная защита IP-сетей
В транковом шлюзе SMG-1016M реализована интеллектуальная защита от несанкционированных внешних подключений SIP-абонентов (fail2ban, iptables, white/black lists и др.). Для дополнительной защиты при подключении к публичным IP-сетям предусмотрена совместимость с пограничными контроллерами сессий (например, SBC-1000), выполняющими функции межсетевых экранов для VoIP-сетей.
RADIUS-маршрутизация
Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.
Оптимальные пакеты опций ПО
Пакеты опций на дополнительное программное обеспечение по специальным ценам позволяют легко выбрать необходимый функционал и снизить капитальные затраты (CAPEX): “АТС+СОРМ” - пакет для сдачи АТС органам Россвязьнадзора и ФСБ, “АТС+ДВО+СОРМ” - пакет для сдачи АТС с ДВО, “АТС+ДВО” - пакет для использования SMG-1016M в качестве офисной АТС.
Для работы необходим дополнительныйсубмодуль М4Е1 с поддержкой до 4-х потоков Е1 или cубмодуль IP, до 128 каналов VoIP. Субмодули приобретаются отдельно!
Технические характеристики
Управление вызовами
- Взаимодействие со STUN-сервером на SIP-интерфейсе
- Маршрутизация по номеру вызываемого (CdPN) или вызывающего (CgPN) абонента
- Модификация номера до и после маршрутизации
- Запись разговоров по параметрам1
- Использование нескольких планов нумерации
- Ограничение количества линий на абонента
- Настройка режима обслуживания абонента
- Выключение транк-группы из работы
- Управление вызовом через RADIUS1
- Прямое проключение транк-групп
- Поддержка СОРМ1
- Префикс на несколько транк-групп
- Интерактивное голосовое меню (IVR)1
- Выгрузка - загрузка конфигурации одним файлом
- Ограничение количества линий на SIP-интерфейс
- Ограничение количества входящих и исходящих линий на абонента
- Ограничение входящей нагрузки CPS (calls per second) на транковой группе
Голосовые кодеки
- G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)
Поддержка факсов
- T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through
Голосовые стандарты
- VAD (детектор активности речи)
- CNG (генерация комфортного шума)
- AEC (эхо компенсация, рекомендация G.168)
Качество обслуживания (QoS)
- Назначение Diffserv и приоритетов 802.1р для SIP и RTP
- Динамический и статический джиттер-буфер
- Ограничение скорости исх./вх. трафика
DTMF
- Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY
Биллинг
- Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер
- RADIUS Accounting
- Поддержка различных биллинговых систем:
Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling (возможна интеграция с другими системами)
Гибкость
- Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
- Работа с несколькими планами нумерации
- Резервирование сигнального канала ОКС7
- Контроль активности разговорного соединения (по наличию RTP или RTCP)
- Индивидуальная маршрутизация для потоков одного пучка ОКС-7
TDM протоколы
- ОКС7
- PRI (Q.931)
- Q.699 (взаимодействие PRI и ОКС7)
- V5.2 LE1
- V5.2 AN1
Протоколы VoIP
- SIP, SIP-T/SIP-I, SIP-Q
- H.3231
- SIGTRAN (M2UA, IUA)1
- H.2481
Емкость и производительность
- До 768 каналов VoIP
- До 16 потоков E1 (CENTRONICS-36)
- Максимальная интенсивность нагрузки - 14 cps
Интерфейсы
- 2 порта 1000Base-X (2 слота для SFP-модулей)
- 3 порта 10/100/1000Base-T (RJ-45)
- E1 (2 разъема CENTRONICS-36)
- 2 порта SATA (для установки модулей памяти SSD)
Управление и мониторинг
- Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
- Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе
- Аварийное логирование с возможностью сохранения логов на syslog-сервере
- Хранение трассировок на SSD-накопителе
- Информирование об авариях по SNMP
Безопасность
- Черный и белый списки IP-адресов для регистрации
- Вывод в syslog всех попыток доступа к устройству
- Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
- Список разрешенных IP-адресов для доступа к управлению устройством
- Разграничение прав доступа admin / user
- Контроль IP-адреса источника встречного RTP-потока
- Digest-авторизация (RFC 5090, Draft-Sterman)
- Digest-авторизация в RADIUS (RFC 5090, Draft-Sterman)
Расширенный функционал SIP/SIP-T/SIP-I
- Регистрация и аутентификация до 2000 SIP-абонентов1
- Поддержка ДВО для 1000 SIP-абонентов1
- Взаимодействие SIP и SIP-T/SIP-I
- Транковая, транзитная и абонентская регистрация SIP-транков
Дополнительные виды обслуживания1
- Различные виды переадресации (Call Forward)
- Переадресация по недоступности (CFOS)
- Переадресация по неответу (CFNR)
- Переадресация безусловная (CFU)
- Переадресация по занятости (CFB)
- Передача вызова (Call Transfer)
- Музыка на удержании (MOH)
- Удержание вызова (Call Hold)
- Группа вызова (Call Hunt)
- Перехват вызова (Call Pickup)
- Индикатор занятости линии (Busy Lamp Field)
- Конференция с последовательным сбором участников (CONF)
- Конференция по списку
- Трехсторонняя конференция
- Интерком оповещения (Intercom)
- Пейджинг (Paging)
- Ограничение исходящей связи(Out calls restrict)
- Исходящая связь по паролю (RBP)
- Активация пароля (PWD ACT)
- Замена пароля (PWD)
Физические параметры и параметры окружающей среды | ||
Рабочий диапазон температур | От 0 до +40°С | |
Относительная влажность | До 80% | |
Уровень шума | От 44 до 60 дБ | |
Напряжение питания | Сеть постоянного тока: -48В+30%-20% Сеть переменного тока: 220В+-20%, 50 Гц Варианты питания: -один источник питания постоянного или переменного тока; -два источника питания постоянного или переменного тока, с возможностью горячей замены. | |
Источники питания | Сеть постоянного тока, источник питания PM100-48/12 100Вт | Сеть переменного тока, источник питания PM160-220/12 160Вт |
Потребляемая мощность | Не более 50Вт | |
Размеры (Ш х В х Г) | 430 х 45 х 260 мм | |
Конструктив | 19" конструктив, типоразмер 1U | |
Вес нетто | 3,2 кг | |
Конвертор протоколов
Широкий набор поддерживаемых TDM и VoIP протоколов позволяет использовать SMG-1016M для согласования сигнальных и медиапотоков в различных направлениях:
- VoIP <-> VoIP
- VoIP <-> TDM
- TDM <-> VoIP
- TDM <-> TDM
Абонентский вынос по протоколу
V5.2 Активация дополнительных опций программного модуля IP-АТС ECSS-10 (SMG1-V5.2LE, SMG1-VAS-500) позволяет организовать абонентский вынос по протоколу V5.2 и обслуживать на этом выносе до 2000 абонентов с поддержкой полного набора ДВО. В качестве абонентского выноса может использоваться оборудование любого производителя, поддерживающее протокол V5.2 AN.
